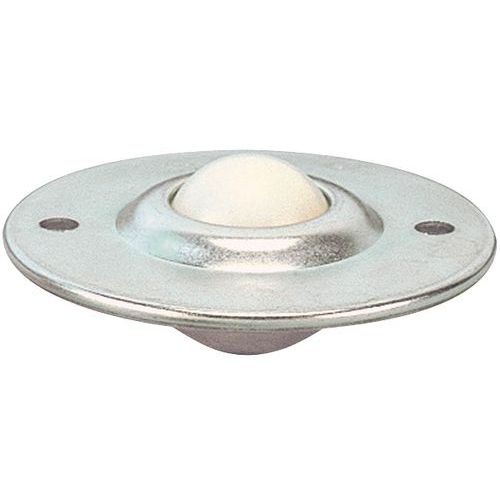

Esfera de movimentação nylon - Fixação através de encaixe e parafusos

X
Esfera de movimentação nylon - Fixação através de encaixe e parafusos
- Ø A: esfera Ø - Ø B: Ø total - C: altura total - D: saída da esfera - Ø E: Ø útil - F: saída total - J: placa esp. - Ø K: entre-eixo orifício de fixação - Ø Q: orifício de fixação Ø
Desde 11,19 €
Desde de 13,76 € IVA incl
a unidade
ESCOLHA O SEU ARTIGO

Artigos

Escolha um dos 2 modelos desta familia

A001578
20 kg Carga máx. (kg)
Carga máx. (kg)
20 kg

Esfera Ø (mm)
20 mm

Saída da esfera (mm)
4 mm

Saída total (mm)
10 mm

Ø útil (mm)
30 mm

Altura total (mm)
23 mm

Entre eixo orifícios fixação (mm)
44 mm

Placa esp. (mm)
3 mm

Ø total (mm)
61 mm

Peso (g)
60 g

11,19 € a unidade

A001580
25 kg Carga máx. (kg)
Carga máx. (kg)
25 kg

Esfera Ø (mm)
25 mm

Saída da esfera (mm)
6 mm

Saída total (mm)
14 mm

Ø útil (mm)
40 mm

Altura total (mm)
30 mm

Entre eixo orifícios fixação (mm)
55 mm

Placa esp. (mm)
4 mm

Ø total (mm)
74 mm

Peso (g)
125 g

15,49 € a unidade

Descrição

Para movimentação de cargas com base flexível
  • Esfera de movimentação flangeada.
  • A esfera fica pouco acima do plano de fixação.
  • 25

Informação do artigo

Nome do artigo Esfera de movimentação nylon - Fixação através de encaixe e parafusos
Acondicinamento a unidade
Página de catálogo 181

Especificações técnicas

Tipo de fixação Encaixe e parafusos
Esfera material Nylon
Resguardo material Aço
Orifício de fixação Ø (mm) 5 mm
