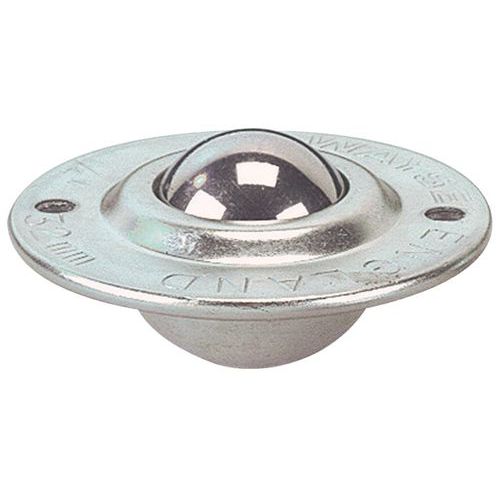

Esfera de movimentação inox - Fixação através de encaixe e parafusos

X
Esfera de movimentação inox - Fixação através de encaixe e parafusos

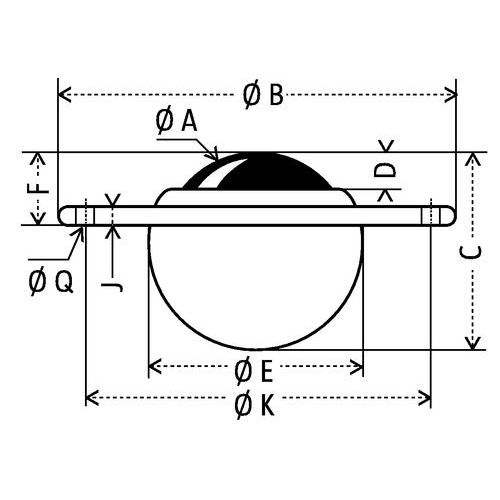

- Ø A: esfera Ø - Ø B: Ø total - C: altura total - D: saída da esfera - Ø E: Ø útil - F: saída total - J: placa esp. - Ø K: entre-eixo orifício de fixação - Ø Q: orifício de fixação Ø
Desde 18,79 €
Desde de 23,11 € IVA incl
a unidade
ESCOLHA O SEU ARTIGO

Artigos

Escolha um dos 3 modelos desta familia

A001545
25 kg Carga máx. (kg)
Carga máx. (kg)
25 kg

Esfera Ø (mm)
20 mm

Saída da esfera (mm)
4 mm

Saída total (mm)
10 mm

Ø útil (mm)
30 mm

Altura total (mm)
23 mm

Placa esp. (mm)
3 mm

Peso (g)
85 g

Entre eixo orifícios fixação (mm)
44 mm

Ø total (mm)
61 mm

18,79 € a unidade

A001565
55 kg Carga máx. (kg)
Carga máx. (kg)
55 kg

Esfera Ø (mm)
25 mm

Saída da esfera (mm)
6 mm

Saída total (mm)
14 mm

Ø útil (mm)
40 mm

Altura total (mm)
30 mm

Placa esp. (mm)
4 mm

Peso (g)
175 g

Entre eixo orifícios fixação (mm)
55 mm

Ø total (mm)
74 mm

23,50 € a unidade

A001571
125 kg Carga máx. (kg)
Carga máx. (kg)
125 kg

Esfera Ø (mm)
32 mm

Saída da esfera (mm)
8 mm

Saída total (mm)
17 mm

Ø útil (mm)
46 mm

Altura total (mm)
37 mm

Placa esp. (mm)
4 mm

Peso (g)
260 g

Entre eixo orifícios fixação (mm)
59 mm

Ø total (mm)
74 mm

32,75 € a unidade

Descrição

Para movimentação de cargas com base flexível
  • Esfera de movimentação flangeada.
  • A esfera fica pouco acima do plano de fixação.
  • 125

Informação do artigo

Nome do artigo Esfera de movimentação inox - Fixação através de encaixe e parafusos
Acondicinamento a unidade
Página de catálogo 181

Especificações técnicas

Tipo de fixação Encaixe e parafusos
Esfera material Inox
Resguardo material Inox
Orifício de fixação Ø (mm) 5 mm
