Esfera de movimentação aço - Fixação através de encaixe

X
Esfera de movimentação aço - Fixação através de encaixe

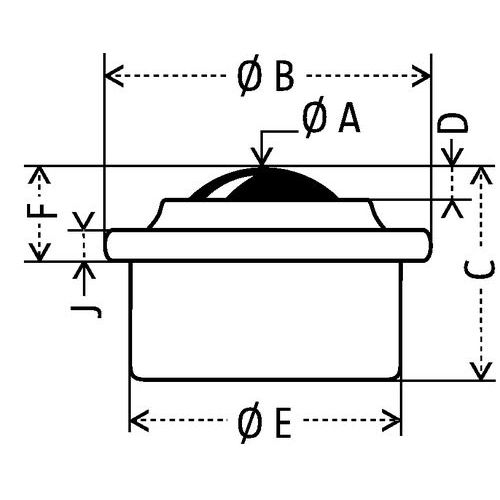

Esfera com resguardo maquinado: - Ø A: esfera Ø - Ø B: Ø total - C: altura total - D: saída da esfera - Ø E: Ø útil - F: saída total - J: placa esp.

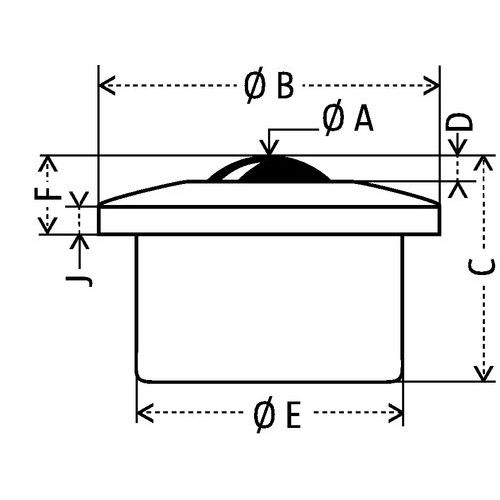

Esfera de suporte em aço embutido:- Ø A: Ø da esfera- Ø B: Ø total- C: altura total- D: ultrapassagem da esfera- Ø E: Ø útil- F: ultrapassagem total- J: espessura da placa
Desde 6,85 €
Desde de 8,43 € IVA incl
a unidade
ESCOLHA O SEU ARTIGO

Artigos

Escolha um dos 6 modelos desta familia

A001547
56 kg Carga máx. (kg)
Carga máx. (kg)
56 kg

Modelo
RESGUARDO EM AÇO MAQUINADO

Esfera Ø (mm)
15 mm

Saída da esfera (mm)
3 mm

Saída total (mm)
9 mm

Ø útil (mm)
24 mm

Altura total (mm)
21 mm

Ø total (mm)
31 mm

Peso (g)
6 g

Placa esp. (mm)
3 mm

14,95 € a unidade

A001555
130 kg Carga máx. (kg)
Carga máx. (kg)
130 kg

Modelo
RESGUARDO EM AÇO EMBUTIDO

Esfera Ø (mm)
22 mm

Saída da esfera (mm)
4 mm

Saída total (mm)
10 mm

Ø útil (mm)
36 mm

Altura total (mm)
30 mm

Ø total (mm)
45 mm

Peso (g)
132 g

Placa esp. (mm)
3 mm

11,45 € a unidade

A001561
50 kg Carga máx. (kg)
Carga máx. (kg)
50 kg

Modelo
RESGUARDO EM AÇO EMBUTIDO

Esfera Ø (mm)
15 mm

Saída da esfera (mm)
3 mm

Saída total (mm)
9 mm

Ø útil (mm)
24 mm

Altura total (mm)
21 mm

Ø total (mm)
31 mm

Peso (g)
38 g

Placa esp. (mm)
3 mm

6,85 € a unidade

A001564
350 kg Carga máx. (kg)
Carga máx. (kg)
350 kg

Modelo
RESGUARDO EM AÇO MAQUINADO

Esfera Ø (mm)
30 mm

Saída da esfera (mm)
6 mm

Saída total (mm)
14 mm

Ø útil (mm)
45 mm

Altura total (mm)
37 mm

Ø total (mm)
55 mm

Peso (g)
370 g

Placa esp. (mm)
4 mm

32,25 € a unidade

A001572
250 kg Carga máx. (kg)
Carga máx. (kg)
250 kg

Modelo
RESGUARDO EM AÇO EMBUTIDO

Esfera Ø (mm)
30 mm

Saída da esfera (mm)
6 mm

Saída total (mm)
14 mm

Ø útil (mm)
45 mm

Altura total (mm)
37 mm

Ø total (mm)
55 mm

Peso (g)
265 g

Placa esp. (mm)
4 mm

22,25 € a unidade

A001574
180 kg Carga máx. (kg)
Carga máx. (kg)
180 kg

Modelo
RESGUARDO EM AÇO MAQUINADO

Esfera Ø (mm)
22 mm

Saída da esfera (mm)
4 mm

Saída total (mm)
10 mm

Ø útil (mm)
36 mm

Altura total (mm)
30 mm

Ø total (mm)
45 mm

Peso (g)
2 g

Placa esp. (mm)
3 mm

23,90 € a unidade

Descrição

Para a movimentação de cargas flexíveis
  • Esfera de movimentação amovível.
  • Altura da superfície de trabalho muito reduzida em relação ao plano de fixação.
  • 350

Informação do artigo

Nome do artigo Esfera de movimentação aço - Fixação através de encaixe
Acondicinamento a unidade
Página de catálogo 181

Especificações técnicas

Tipo de fixação Encaixe
Esfera material Aço
Resguardo material Aço
